Verstellbare Traversen
SIEGERT Verstellbare Traversen von 0,5 bis 40t

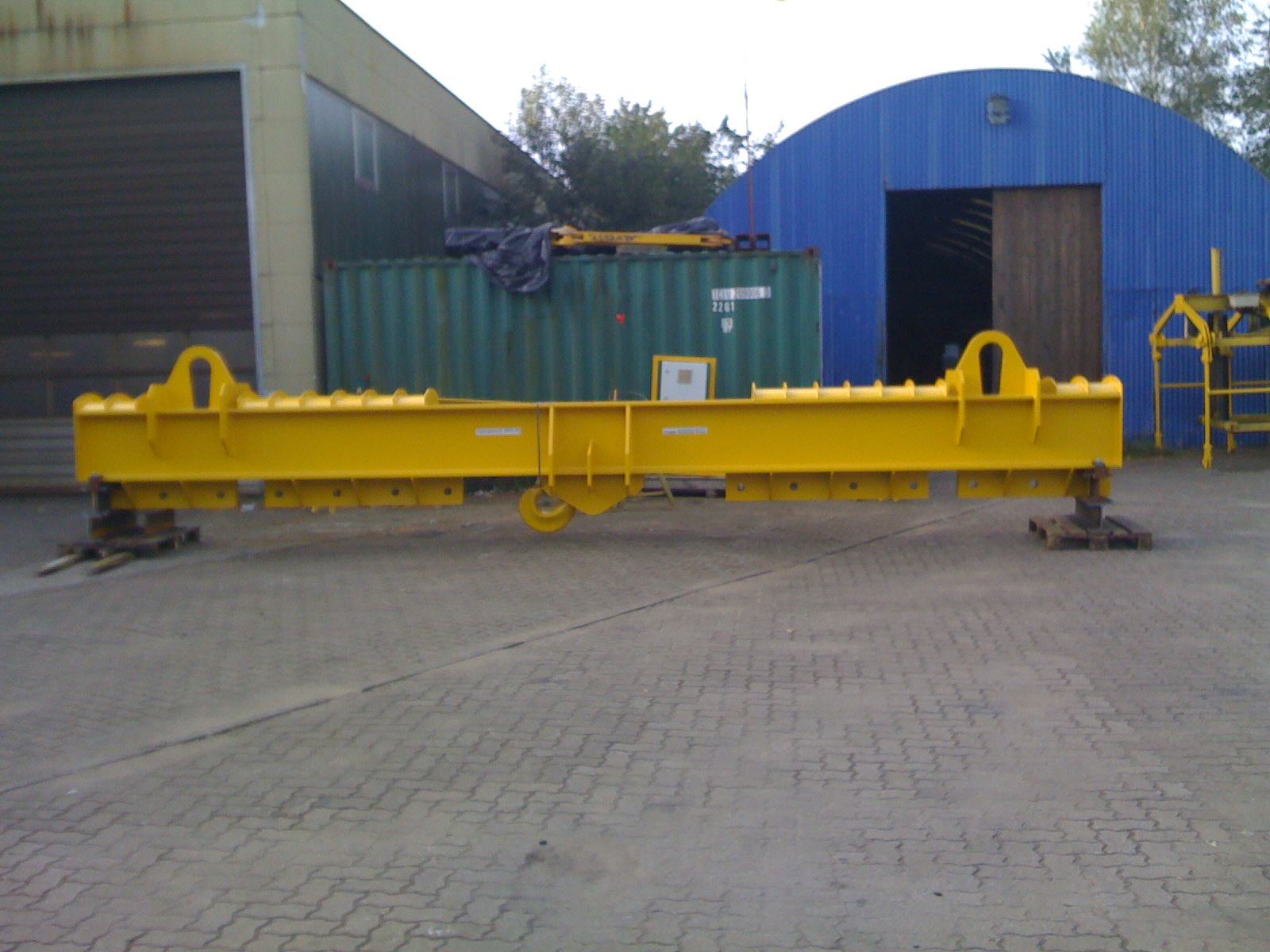

Siegert Traversen werden eingesetzt zum sicheren und schonenden Transport von langen Gütern, die an zwei Punkten mittels Seilen oder Ketten angeschlagen werden.
Der SIEGERT Typ TV, ist gebaut als Schweißkonstruktion aus Formstahl mit zwei schwenk- und drehbaren Wirbelhaken im verstellbaren Abstand „G“.
Die Aufhängung erfolgt über eine mittig angebrachte Öse.
Der SIEGERT Typ TVB, ist ausgeführt wie Typ TV, jedoch mit 2 Brennhaken mit verstellbaren Abstand (G).
- Tragf. 1 - 5 t
- Tragf. 7,5 - 20 t
- Tragf. 25 - 40 t
- Maße Aufhänger
- Skizze
- Bilder
|
Tragfähig- keit (Kg) |
Greifweite minimal |
Greifweite maximal |
H | HB |
Eigen- gewicht |
Typ |
| 500 | 500 | 1000 | 449 | 190 | 16 | TV 5/1 |
| 500 | 1000 | 2000 | 449 | 190 | 26 | TV 5/2 |
| 500 | 1000 | 3000 | 489 | 230 | 57 | TV 5/3 |
| 500 | 1000 | 5000 | 498 | 230 | 86 | TV 5/5 |
| 1000 | 500 | 1000 | 464 | 190 | 17 | TV 10/1 |
| 1000 | 1000 | 2000 | 504 | 230 | 42 | TV 10/2 |
| 1000 | 1000 | 3000 | 504 | 230 | 58 | TV 10/3 |
| 1000 | 1000 | 5000 | 544 | 270 | 129 | TV 10/5 |
| 2500 | 500 | 1000 | 594 | 260 | 29 | TV 25/1 |
| 2500 | 1000 | 2000 | 634 | 300 | 63 | TV 25/2 |
| 2500 | 1000 | 3000 | 654 | 320 | 97 | TV 25/3 |
| 2500 | 1000 | 5000 | 694 | 360 | 211 | TV 25/5 |
| 5000 | 500 | 1000 | 713 | 335 | 52 | TV 50/1 |
| 5000 | 1000 | 2000 | 753 | 375 | 100 | TV 50/2 |
| 5000 | 1000 | 3000 | 803 | 425 | 178 | TV 50/3 |
| 5000 | 1000 | 5000 | 753 | 455 | 491 | TV 50/5 |
Änderung
Technische Änderungen und Irrtümer vorbehalten
|
Tragfähig- keit (Kg) |
Greifweite minimal |
Greifweite maximal |
H | HB |
Eigen- gewicht |
Typ |
| 7500 | 500 | 1000 | 811 | 420 | 88 | TV 75/1 |
| 7500 | 1000 | 2000 | 861 | 470 | 158 | TV 75/2 |
| 7500 | 1000 | 3000 | 921 | 530 | 267 | TV 75/3 |
| 7500 | 1000 | 5000 | 831 | 550 | 600 | TV 75/5 |
| 10000 | 500 | 1000 | 871 | 480 | 121 | TV 100/1 |
| 10000 | 1000 | 2000 | 931 | 540 | 209 | TV 100/2 |
| 10000 | 1000 | 3000 | 991 | 600 | 338 | TV 100/3 |
| 10000 | 1000 | 5000 | 911 | 620 | 784 | TV 100/5 |
| 15000 | 750 | 1000 | 1170 | 480 | 205 | TV 150/1 |
| 15000 | 1000 | 2000 | 1230 | 540 | 321 | TV 150/2 |
| 15000 | 1000 | 3000 | 1270 | 600 | 442 | TV 150/3 |
| 15000 | 1000 | 5000 | 1190 | 620 | 1021 | TV 150/5 |
| 20000 | 750 | 1000 | 840 | 540 | 299 | TV 200/1 |
| 20000 | 1000 | 2000 | 900 | 600 | 530 | TV 200/2 |
| 20000 | 1000 | 3000 | 920 | 620 | 715 | TV 200/3 |
| 20000 | 1000 | 5000 | 1000 | 700 | 1246 | TV 200/5 |
Änderung
Technische Änderungen und Irrtümer vorbehalten
|
Tragfähig- keit (Kg) |
Greifweite minimal |
Greifweite maximal |
H | HB |
Eigen- gewicht |
Typ |
| 30000 | 1000 | 2000 | 935 | 705 | 646 | TV 300/2 |
| 30000 | 1000 | 3000 | 995 | 765 | 908 | TV 300/3 |
| 30000 | 1000 | 5000 | 1095 | 865 | 1516 | TV 300/5 |
| 40000 | 1000 | 2000 | 1055 | 795 | 774 | TV 400/2 |
| 40000 | 1000 | 3000 | 1105 | 845 | 1039 | TV 400/3 |
| 40000 | 1000 | 5000 | 1255 | 995 | 1760 | TV 400/5 |
Änderung
Technische Änderungen und Irrtümer vorbehalten
| Tragfähigkeit | V | W | X | Y | g | NG Haken |
| 500 | 105 | 50 | 10 | 15 | ||
| 1000 | 115 | 55 | 15 | 20 | ||
| 2500 | 150 | 75 | 20 | 30 | ||
| 5000 | 190 | 90 | 25 | 40 | ||
| 7500 | 240 | 110 | 30 | 50 | ||
| 10000 | 270 | 130 | 30 | 60 | ||
| 15000 | 330 | 155 | 40 | 70 | ||
| 20000 | 370 | 170 | 50 | 80 | ||
| 30000 | 450 | 210 | 60 | 95 | ||
| 40000 | 500 | 225 | 70 | 105 |
Änderung
Technische Änderungen und Irrtümer vorbehalten
|
|
|
SIEGERT Traverse Typ TV |
SIEGERT Traverse Typ TVB |
