Verstellbare Langhakentraversen

SIEGERT - Langhakentraverse

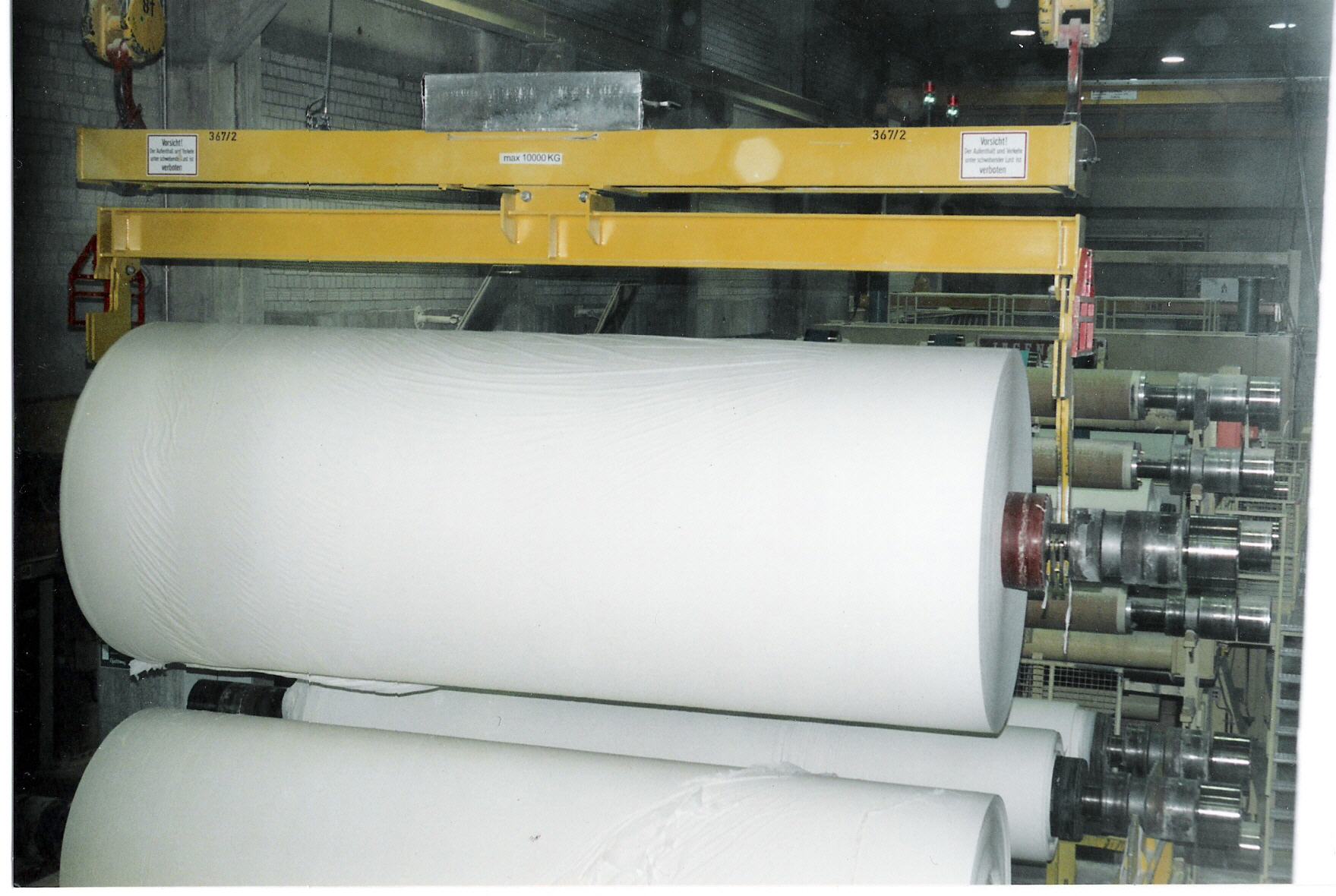

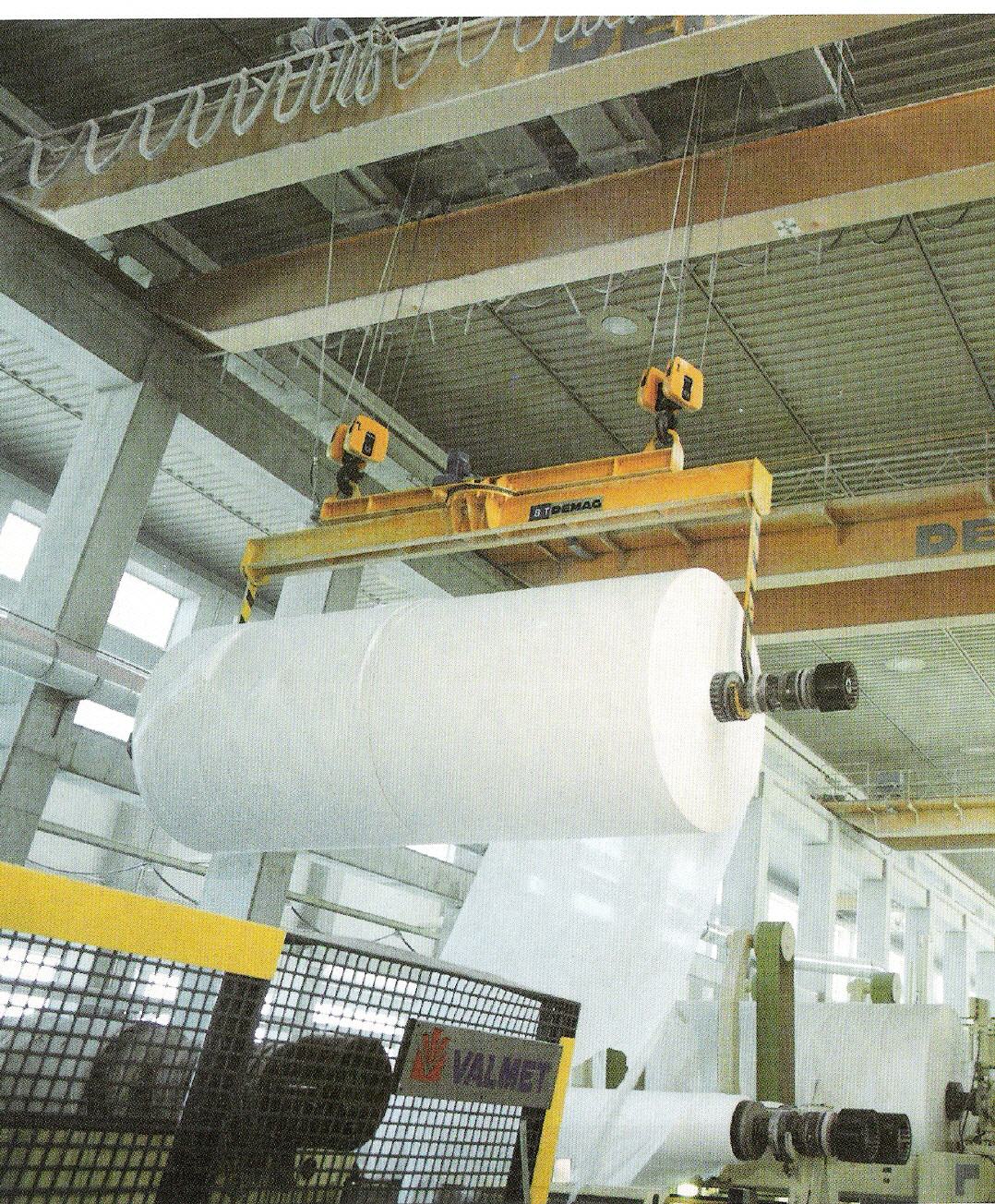

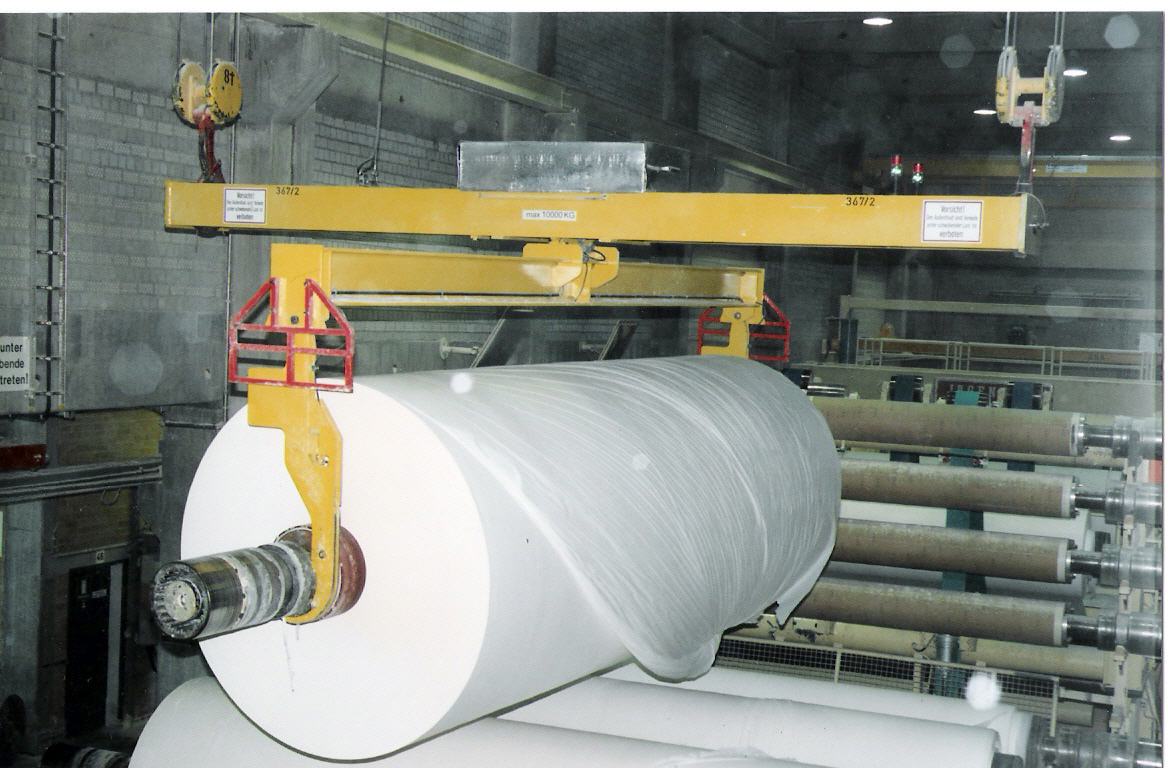

Haupteinsatzgebiet für Langhakentraversen ist der Transport von Papierrollen. In der Regel wird das Papier. auf einen Tambour aufgerollt, waagerecht transportiert. Die Haken sind entsprechend der geometrischen Form ausgebildet.

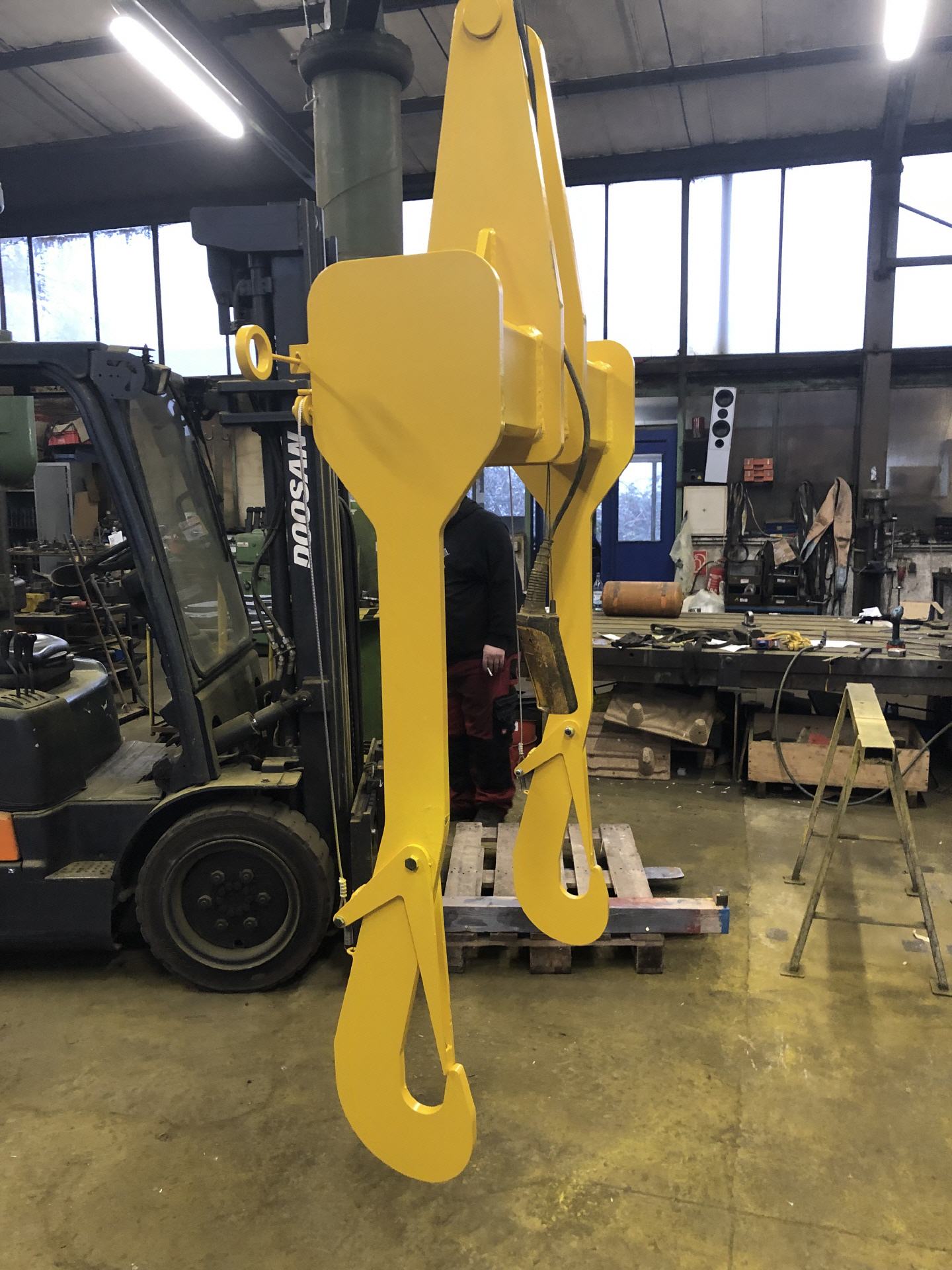

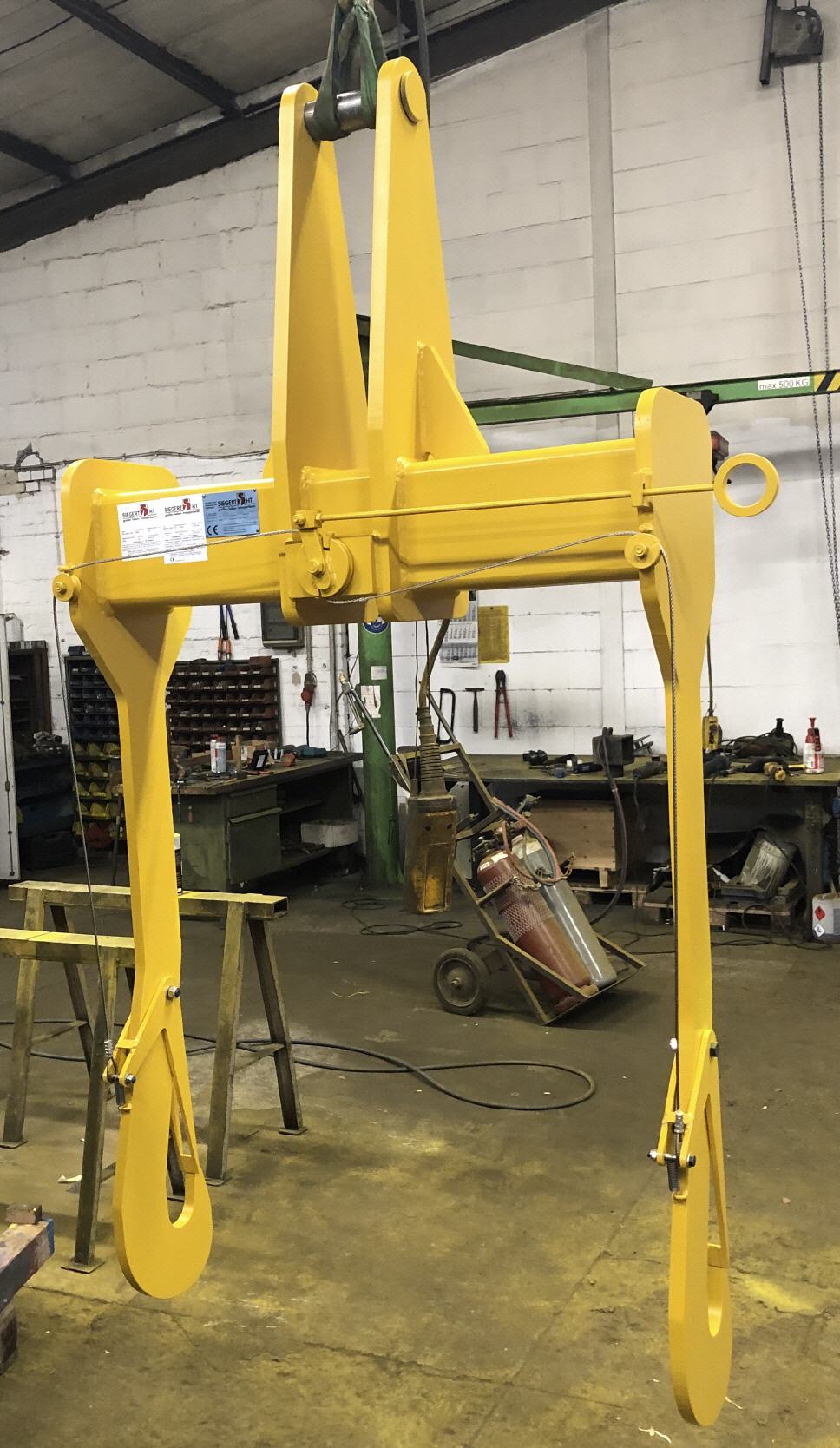

Die SIEGERT-Traverse, Typ TVLH besteht aus einem verwindungssteifen Längsträger mit zwei Langhaken im verstellbaren Abstand G1 bis G2. Axial werden die Langhaken formschlüssig gesichert.

Tragf. 1 - 5 t
Tragf. 7,5 - 15 t
Maße Aufhänger
Skizze
Bilder

Tragfähig- keit (Kg)	Greifweite minimal	Greifweite maximal	Greifweite maximal	Greifweite quer maximal	H	Eigen- gewicht	Typ	Preis €
1000	500	1000	500	2000	580	120	QTV 10/3/2
1000	1000	2000
1000	1000	3000
1000	1000	5000

2500	500	2000	500	1000	710	160	QTV 25/2/1
2500	500	3000	500	2000	750	260	QTV 25/3/2
2500	500	5000	750	3000	850	400	QTV 25/5/3

5000	500	2000	500	1000	860	210	QTV 50/2/1
5000	500	3000	500	2000	1000	340	QTV 50/3/2
5000	500	5000	750	3000	970	600	QTV 50/5/3

Tragfähig- keit (Kg)	Greifweite längs minimal	Greifweite längs maximal	Greifweite quer minimal	Greifweite quer maximal	H	Eigen- gewicht	Typ	Preis €
7500	500	3000	500	2000	1090	500	QTV 75/3/2
7500	500	5000	500	2000	1090	910	QTV 75/5/2
7500	500	8000	500	3000	1090	1460	QTV 75/8/3

10000	1000	3000	500	2000	1270	910	QTV 100/3/2
10000	1000	5000	500	2000	1220	900	QTV 100/5/2
10000	1000	8000	750	3000	1100	1500	QTV 100/8/3

15000	1000	3000	500	1000	1350	580	QTV 150/3/2
15000	1000	5000	500	2000	1400	1200	QTV 150/5/2
15000	1000	8000	750	3000	1600	1900	QTV 150/8/3

Tragfähigkeit	V	W	X	Y	g	NG Haken
500	105	50	10	15
1000	115	55	15	20
2500	150	75	20	30
5000	190	90	25	40
7500	240	110	30	50
10000	270	130	30	60
15000	330	155	40	70
